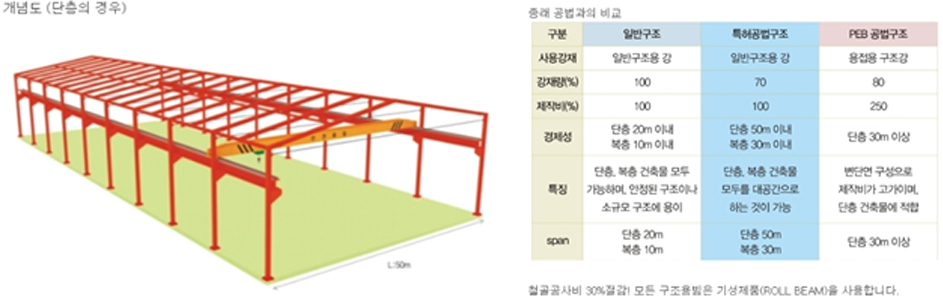

철골조 일반공법과 토닉공법 비교

토닉 컬럼
TONIC Column

철골 기둥의 폭을 결정함에 있어 모멘트가 작게 발생하는 중앙부를 기준으로 작은 부재를 선정하여 일차적으로 동일단면 형태로 결정하고,
모멘트가 크게 발생하는 양 단부는 부재의 응력이 크므로 내력확보를 위해 플레이트를 맞춤형으로 절단하여 양 단부에 TONIC 형태로 특수 구조보강함으로써 응력분포상 최적의 효율을 발휘하여 강재량을 획기적으로 줄이는 컬럼(Colimn)

H-Beam
원재료 절감율2
구조적 안정성5
장스판 활용도2
H-Beam
원재료 절감율5
구조적 안정성5
장스판 활용도5
개념: 일반 H-Beam
박스 티 : 옷감 재료가 많이 들어감
[ 비 경제적 / 비 효율적 ]
개념 : Tonic Beam
쫄 티 : 옷감 재료가 절감되며 효율적
[ 경제적 / 효율적 / 미려한 외관 ]
개념: 일반 H-Beam
두껍고 튼튼하지만 느린 코끼리 다리
[ 비 경제적 / 비 효율적 ]
개념 : Tonic Beam
얇지만 세상에서 가장 빠른 치타 다리
[ 경제적 / 효율적 / 수려한 외관 ]

울산 스포츠과학 중.고교 신축 → 일반공법 vs 토닉공법 비교 31m+지붕

건축 개요
발주처 울산광역시 교육청
현장위치 울산광역시 북구 산하동
시공면적 지상6층, 지하2층 연면적 37,516㎡

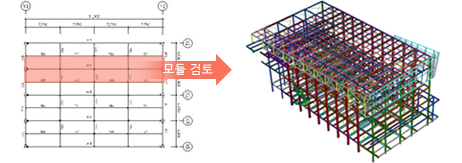

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

SPAN 31m 적용

*적용 부재 (SS400)
RSG1 : H 350*350*12*19 (상)
RSG1 : H 350*350*12*19 (하)
RSG1 : H 250*250*9*14 (상)
RSG2 : H 350*175*7*11
RSB1 : H 350*175*7*11
RSB2 : H 350*175*7*14

강재량 (철골물량) : 약 30.12 ton [ 100.% ]

토닉(TONIC) 공법

*적용 부재 (SS400)
RSG1 :
  • H 390*300*10*16 (중앙부)
  • H 390*300*10*16 (단부)
  • T 240~150*300*10*16 (단부)
*적용 부재 (SS400)
RSG2: H 300*150*6.5*9
RSB1: H 300*150*6.5*9
RSB2: H 300*150*6.5*9

강재량 (철골물량) : 약 30.12 ton [ 100.% ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 36.6% 절감 효과

전하 체육시설(체육관) 신축 → 트러스공법 vs 토닉공법 비교

건축 개요
발주처 울산광역시 동구청
현장위치 울산광역시 동구 전하동 일원
시공면적 지하1층, 지상3층 연면적 2,877㎡

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

SPAN=22MSPAN=18M

*적용 부재 (SS400)
상현재, 하현재 : H 250*250*9*14
수직재, 사 재 : H 150*150*7*10
*적용 부재 (SS400)
상현재, 하현재 : H 250*250*9*14
수직재, 사 재 : H 150*150*7*10

강재량 (철골물량) : 약 44.3 ton [ 100.% ]

토닉(TONIC) 공법

SPAN=22MSPAN=18M

*적용 부재 (SS400)
RSG1 :
  • H 390*300*10*16 (중앙부)
  • H 390*300*10*16 (단부)
  • T 240~150*300*10*16 (단부)
*적용 부재 (SM490)
RSG2: H 300*150*6.5*9
RSB1: H 300*150*6.5*9
RSB2: H 300*150*6.5*9

강재량 (철골물량) : 약 18.43 ton [ 49.7% ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 50.3% 절감 효과

전하 체육시설(체육관) 신축 → 트러스공법 vs 토닉공법 비교

건축 개요
발주처 울산광역시 동구청
현장위치 울산광역시 동구 전하동 일원
시공면적 지하1층, 지상3층 연면적 2,877㎡

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

SPAN=22MSPAN=18M

*적용 부재 (SPAN 22M, SM490)
H 250*250*9*14 (동일단면)
*적용 부재 (SPAN 18m, SM490)
H 250*250*9*14 (동일단면)

강재량 (Module 8m*40m) : 약 30.1 ton [ 100.% ]

토닉(TONIC) 공법

SPAN=22MSPAN=18M

*적용 부재 (SS400)
RSG1 :
  • H 390*300*10*16 (중앙부)
  • H 390*300*10*16 (단부)
  • T 240~150*300*10*16 (단부)
*적용 부재 (SM490)
RSG2: H 300*150*6.5*9
RSB1: H 300*150*6.5*9
RSB2: H 300*150*6.5*9

강재량 (Module 8m*40m) : 약 18.43 ton [ 66.9% ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 33.1% 절감 효과

가톨릭 문화교육 센터 화정동 성당 → 일반공법 vs 토닉공법 비교

건축 개요
발주처 천주교 의정부교구
현장위치 경기도 고양시 덕양구 화정동 986-2
시공면적 지상6층,지하1층 연면적 4168㎡

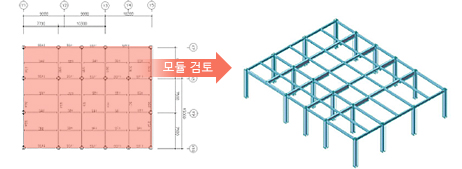

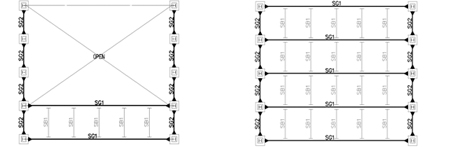

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

* 적용 부재 (SS400)
SB1 : H 250*125*69
SG1 : BH 1000*300*20*30
SG2 : H 300*150*6.5*9
SRC1 : H 406*403*16*24
SRC1 : B*D=700*700

강재량 (철골물량) : 약 198.9 ton [ 100.% ]

토닉(TONIC) 공법

*적용 부재 (SS400)
SB1 : H 250*125*69
SG1 :
  • H 692*300*13*20
  • T 400*300*12*20
SG2 : H 300*150*6.5*9
SRC1 : H394*398*11*18 + RL 12t
SRC1 : B*D=700*700

강재량 (철골물량) : 약 135.5 ton [ 63.4% ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 31.9% 절감 효과

원주 푸드 센터 신축 → 일반공법 vs 토닉공법 비교

건축 개요
발주처 강원도 원주시
현장위치 강원도 원주시 흥업면 대안리 1072
시공면적 지상2층 연면적 3,753㎡

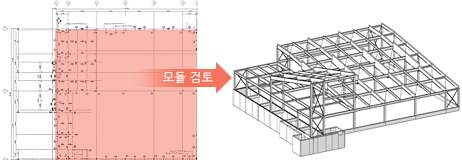

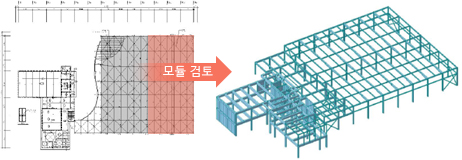

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

SG1

*적용 부재 (SM490)
SG1 : H 482*300*12*20
SG2 : H 588*300*12*20
SG23 : H 692*300*32*20
SG24 : H 692*300*32*20
SC1 : H 300*300*10*15
SC2 : H 488*300*11*18
SC5 : H 708*302*15*28

강재량 (철골물량) : 약 47.17 ton [ 100.% ]

토닉(TONIC) 공법

SPAN 31m 적용

*적용 부재 (SS400)
SG1 :
  • H 482*300*11*15
  • T 332*300*11*18 (단부4.0m)
SG2 :
  • H 482*300*11*15
  • T 240*300*10*16 (단부4.0m)
SG23 :
  • H 482*300*11*15
  • T 338*300*11*18 (단부2.5m)
SG24 :
  • H 482*300*11*15
  • T 338*300*11*18 (단부2.5m)

강재량 (철골물량) : 약 37.98 ton [ 75.8 % ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 24.2% 절감 효과

완주군 근로자 종합복지 → 일반공법 vs 토닉공법 비교

건축 개요
발주처 전라북도 완주군
현장위치 완주군 봉동읍 둔산리 881
시공면적 지상3층,지하1층 연면적 4,137㎡

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

SG1

*적용 부재 (SM490)
SG1 : H 890*299*15*23
SG2 : H 900*300*16*18
SRC1 : H 400*400*13*21 (700*700)
*적용 부재 (SS400)
SB1 : H 300*150*6.5*9
SB2 : H 400*200*8*13

강재량 (철골물량) : 약 30.12 ton [ 100.% ]

토닉(TONIC) 공법

SG1

*적용 부재 (SM490)
SG1 :
  • H 488*300*11*18 (중앙부)
  • H 890*299*15*23 (단부)
SG2 :
  • H 588*300*12*20 (중앙부)
  • H 900*300*16*18 (단부)

강재량 (철골물량) : 약 5.04 ton [ 66.1% ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 33.9% 절감 효과

강릉시 볼링장 신축 → 일반공법 vs 토닉공법 비교

건축 개요
발주처 강원도 강릉 시청
현장위치 강원도 강릉시 노암동 산 35
시공면적 지상1층 연면적 2,000㎡

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

SG1

*적용 부재 (SS400)
SB1 : BH 1,600*300*20*38
SB2 : BH 1,600*300*20*38

강재량 (철골물량) : 약 21.75 ton [ 100.% ]

토닉(TONIC) 공법

SG1

*적용 부재 (SM490)
SG1 :
  • H 912*302*18*34
  • T 700*302*18*34
SG2 :
  • BH 1600*300*20*38
  • T 700*302*18*34*18 (단부)

강재량 (철골물량) : 약 16.16 ton [ 65.4% ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 34.6% 절감 효과

태화강 생태관 건립 신축 → 일반공법 vs 토닉공법 비교

건축 개요
발주처 전라북도 완주군
현장위치 완주군 봉동읍 둔산리 881
시공면적 지상3층,지하1층 연면적 4,137㎡

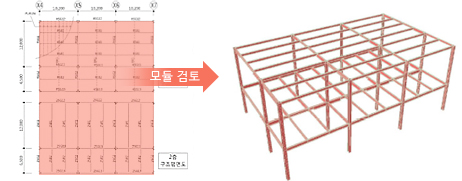

▲ 구조 평면도▲ 해석 모델링

트러스(TRUSS) 공법

SG1

*적용 부재 (SM490)
2SG1 : H 600*200*11*17
2SG11 : H 588*300*12*20
SG1 : H 400*400*13*21
*적용 부재 (SS400)
RSG1 : H 500*200*10*16
2SB1 : H 600*200*11*17
2SB2 : H 350*175*7*11

강재량 (철골물량) : 약 2.35 ton [ 100.% ]

토닉(TONIC) 공법

SG1

*적용 부재 (SM490)
2SG1 :
  • H 450*200*9*14 (중앙부)
  • H 450*200*9*14 (단부)
  • T 150~300*200*9*14 (단부)
*적용 부재 (SM440)
RSG1 : H 294*200*8*12 (중앙부)
RSG1 : H 294*200*8*12 (단부)
RSG1 : T 150~250*200*8*13 (단부)

강재량 (철골물량) : 약 1.87 ton [ 74.3% ]

결 론 : 철골 장지간보 공법인 토닉(TONIC) 공법을 적용 시 일반공법 대비 철골물량 약 25.7% 절감 효과
